该二分器供煤样缩分之用，是煤炭生产和使用部门实验室制样间的设备，它结构简单，维护方便，使用可靠。
产品结构：

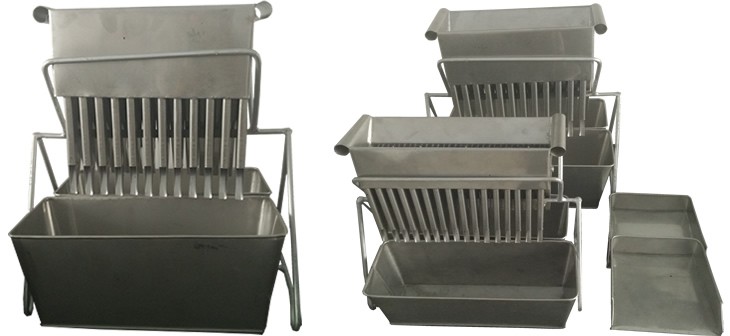

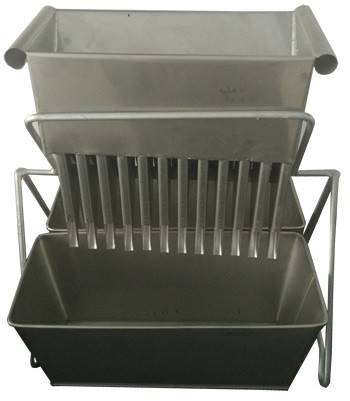

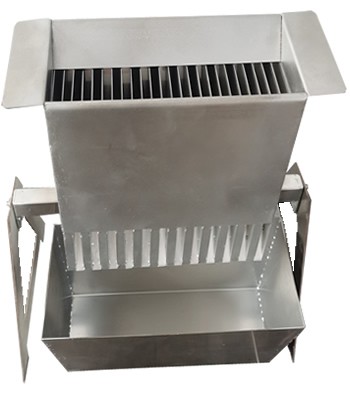

结构上有开放式二分器和密封式二分器两类。
它由两组相对交叉排列的格槽及接收器组成。两侧格槽数相等，每侧至少8个。格槽开口尺寸至少为试样标称最大粒度的3倍(老国标2.5倍)，但不能小于5mm。格槽对水平面的倾斜度至少为60°。为防止粉煤和水分损失，接料斗与二分器主体应配合严密。
产品材料：
有普通镀锌板二分器和不锈钢二分器两种，其中304不锈钢厚度：0.4mm，201不锈钢0.7mm。
根据 GB474 的规定，制备各粒级化验用煤样，其重量应符合以下规定：
| 最大料度(mm) | 最小重量(kg) |
| 100 | 100 |
| 50 | 30 |
| 25 | 15 |
| 13 | 7.5 |
| 6 | 4 |
| 3 | 2 |
| 0.5 | 1 |
二分器使用操作：
使用二分器缩分煤样，缩分前不需要混合，入料时，簸箕需向一侧倾斜，在要沿着二分器的长度方向往复摆动，以使煤样比较均匀地通过二分器。当缩分需分几步或几次通过二分器时，各步或各次通过后，应交替地从两侧接料斗中收取留样。 缩分后任取一边的煤样。
1、在使用时，将二分器按要求安装，放在平坦的平台上，接料斗放在接料位置，然后用铲料簸箕将物料均匀的倒入二分器的上部进料格槽，一边倾倒物料，一边左右移动簸箕，保证物料在二分器全部格槽都可以接收物料，可以不断放入物料，直到接料斗满为止，但不要让物料溢出接料斗。
2、缩分粒度要求：对所缩分样品的粒度，比二分器格槽小2-3倍即可。
3、二分器使用过程要求：在使用时，用料铲将物料不断进行横向移动，均匀的倒入进料口内，密封型二分器因无法看到料斗，要根据经验估计容量大小，不要让接料斗溢出。
4、每次缩分工作完成后，用毛刷清除干净，防止料样污染。
缩分后留样重量与粒度的关系：
<1mm的煤样，留样重1kg
<3mm的煤样，留样重2kg
<6mm的煤样，留样重4kg
<13mm的煤样，留样重7.5kg
格槽的数目两侧相等，每测至少8个。各槽的宽度应该相同。格槽斜面的坡度不小于60度。
老国标的格槽宽度为煤样最大粒度的2.5倍，新国标的格槽宽度为煤样最大粒度的3倍。
粒度≤1 格槽数32个格槽宽度5mm；
老国标：
粒度≤3 格槽数24个格槽宽度7.5mm；
粒度≤6 格槽数18个格槽宽度15mm；
粒度≤13 格槽数16个格槽宽度32.5mm。
新国标：
粒度≤3 格槽数24个格槽宽度9mm；
粒度≤6 格槽数18个格槽宽度18mm；
粒度≤13 格槽数16个格槽宽度39mm。
| 编号 | 材质 | 粒度
( mm ) | 格槽数
(个) | 格槽宽度
(mm) | 二分器尺寸
(长×宽×高mm) | 接料盒尺寸
(长×宽×高mm) | 标准
(GB474) |
| 1# | 镀锌板 | < 1 | 32 | 5 | 252×85×185 | 上口：260×105×95
下口：235×80 | 国标,新国标 |
| 2# | 镀锌板 | < 3 | 24 | 7.5 | 253×105×225 | 上口：280×125×120
下口：235×90 | 国标 |
| 3# | 镀锌板 | < 6 | 18 | 15 | 345×155×313 | 上口：390×190×180
下口：330×130 | 国标 |
| 4# | 镀锌板 | < 13 | 16 | 32.5 | 585×177×380 | 上口：600×220×210
下口：550×170 | 国标 |
| 大 # | 镀锌板 | < 8 | 16 | 20 | 390×180×380 | 上口：390×190×180
下口：330×130 | 非标 |
| 中 # | 镀锌板 | < 3 | 18 | 8 | 200×105×220 | 上口：240×130×130
下口：205×95 | 非标 |
| 小 # | 镀锌板 | < 1 | 18 | 5 | 160×85×180 | 上口：205×100×95
下口：175×70 | 非标 |
| 2# | 镀锌板 | < 3 | 24 | 9 | 300×105×225 | 上口：290×120×130
下口：250×80 | 新国标 |
| 3# | 镀锌板 | < 6 | 18 | 18 | 400×155×325 | 上口：390×190×180
下口：330×130 | 新国标 |
| 4# | 镀锌板 | < 13 | 16 | 39 | 685×177×380 | 上口：700×230×210
下口：650×160 | 新国标 |
| 编号 | 材质 | 粒度
( mm ) | 格槽数
(个) | 格槽宽度
(mm) | 二分器尺寸
(长×宽×高mm) | 接料盒尺寸
(长×宽×高mm) | 标准
(GB474) |
| 1# | 不锈钢板 | < 1 | 32 | 5 | 252×85×185 | 上口：260×105×95
下口：235×80 | 国标,新国标 |
| 2# | 不锈钢板 | < 3 | 24 | 7.5 | 253×105×220 | 上口：280×125×120
下口：235×90 | 国标 |
| 3# | 不锈钢板 | < 6 | 18 | 15 | 345×155×313 | 上口：390×190×180
下口：330×130 | 国标 |
| 4# | 不锈钢板 | < 13 | 16 | 32.5 | 585×177×380 | 上口：600×220×210
下口：550×170 | 国标 |
| 2# | 不锈钢板 | < 3 | 24 | 9 | 300×105×225 | 上口：290×120×130
下口：250×80 | 新国标 |
| 3# | 不锈钢板 | < 6 | 18 | 18 | 400×155×325 | 上口：390×190×180
下口：330×130 | 新国标 |
| 4# | 不锈钢板 | < 13 | 16 | 39 | 685×177×380 | 上口：700×230×210
下口：650×160 | 新国标 |
| 大 # | 不锈钢板 | < 8 | 16 | 20 | 390×180×380 | 上口：390×190×180
下口：330×130 | 非标 |
| 中 # | 不锈钢板 | < 3 | 18 | 8 | 200×105×220 | 上口：240×130×130
下口：205×95 | 非标 |
| 小 # | 不锈钢板 | < 1 | 18 | 5 | 160×85×180 | 上口：205×100×95
下口：175×70 | 非标 |
 |
|  |
|---|
| 304不锈钢样式(厚度0.4mm) |
| 201不锈钢样式(厚度0.7mm) |
5E-TR系列槽式二分器
| 型号 | 材质 | 缩分粒度(mm) | 格槽数量(个) | 格槽宽度(mm) |
| 5E-TR 9×32 | 304不锈钢 | ≤3 | 32 | 9 |
| 5E-TR 18×26 | 304不锈钢 | ≤6 | 26 | 18 |
| 5E-TR 39×16 | 304不锈钢 | ≤13 | 16 | 39 |
特制缩分二分器
| 型号 | 材质 | 结构 | 缩分粒度(mm) | 格槽数量(个) | 格槽宽度(mm) |
| 特1号 | 304不锈钢,镀锌板 | 开式、密封 | ≤3 | 32 | 7.5 |
| 特2号 | 304不锈钢,镀锌板 | 开式、密封 | ≤3 | 32 | 9 |
| 特3号 | 304不锈钢,镀锌板 | 开式、密封 | ≤6 | 26 | 15 |
| 特4号 | 304不锈钢,镀锌板 | 开式、密封 | ≤6 | 26 | 18 |
| 特5号 | 304不锈钢,镀锌板 | 开式、密封 | ≤20 | 10 | 50 |
| 特5号+ | 304不锈钢,镀锌板 | 开式、密封 | ≤20 | 12 | 50 |
| 特6号 | 304不锈钢,镀锌板 | 开式、密封 | ≤25 | 10 | 70 |
| 特6号+ | 304不锈钢,镀锌板 | 开式、密封 | ≤25 | 12 | 70 |
