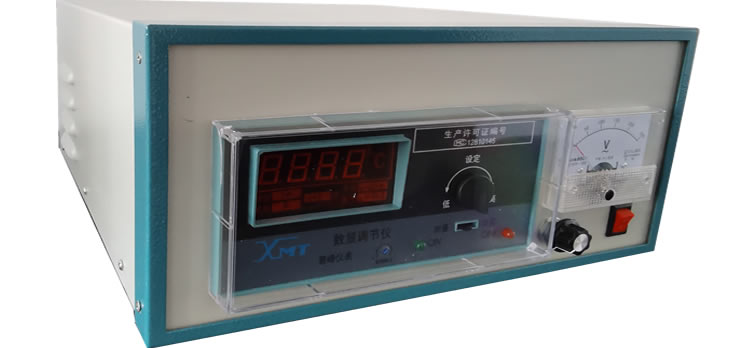

SWK-B型可控硅数显温度控制器与箱形高温电阻炉(马弗炉)，双管定硫炉、灰熔点测定炉或其它电热设备配合，实现对炉内温度自动控制，以适应不同的试验对升温速度及控制温度的不同要求。

技术参数：

1.采用数字显示指示温度，炉温显示清晰准确。

2.使用双向可控硅输出控制，切换无触电。

3.具有PID调节功能，能较好克服炉温过冲的现象，使得温度控制更准确。

4.精度等级：0.5级

5.配用电偶：镍铬-镍硅，K值，0～1300℃

6. 工作环境：0～40℃，相对湿度≯85%

7.电源：AC 220V±10% ，50HZ

8.全导通输出电压可调

9.允许负载5KW

10.温度控制器尺寸:330(长)×290(宽)×120(高)mm

11.重量：3kg

产品包装：纸箱，包装尺寸：长430mm，宽350mm，高190mm，重4公斤左右；

1. 使用前应首先检查温度控制器的内部接线是否脱落，如有松动应按原理图接好。

2. 温度控制器不应放置在具有剧烈震动的场合，温度控制器内部应保持清洁。

3. 按温度控制器上所标输入(220V)，输出位置，将电源与负载接好。

4. 打开温度控制器电源开关键，工作指示灯亮，表示电源已接通。

5. 顺时针转动温度控制器电压调节选钮，使电压表指示到合适强度(220v),拨动”数显调节仪”右下方开关到设定(OFF)后, 顺时针转动开关上面的调节选钮，使温度显示到需要设定值；设定后，开关拨到测量(ON)，绿灯亮开始工作，温度达到设定值后红灯亮，停止工作

温度控制器常见故障及产生原因

SWK-S型数显温度控制器用于配合箱形高温电阻炉、定硫炉及其它电加热设备，实现对炉内温度的自动控制，以适应不同的试验项目对升温速度和温度的不同要求。其主要特点有： 温度设定与测量采用数字显示，直观准确。采用固态继电器控制输出，切换无触点。具有PID调节功能，能克服炉温过冲现象，输出电压无级调节，可适应不同的升温速度要求。

技术参数：

1.输入电压：220V,50HZ

2.输出电压：0～220V连续可调

3.允许负载：5KW

4.精度等级：1.0级

5.配用电偶：S值，0～1600℃

6.工作环境：0～40℃，相对湿度≯85%

产品包装：纸箱，包装尺寸：长430mm，宽350mm，高190mm，重4公斤左右；

使用方法:

1.使用前应首先检查控制器的内部接线是否脱落，如有松动应接好，保证元件工作是散热正常。

2. 控制器不应放置在具有剧烈震动的场合，控制器内部应保持清洁。

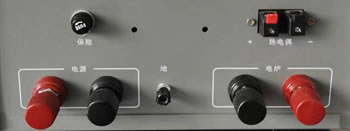

3.按照后面板标志接好电源、电炉和热电偶。

4. 打开电源开关，首先调节电压表，电压有小到大慢慢调节，电压调节越大，升温速度越快，使用时，电流不能太大，出厂设置限压50V左右。

5. 开电源开关，机箱内交流接触器吸合；数字显示调节仪通电，绿色指示灯亮，电流表指示加热电流。

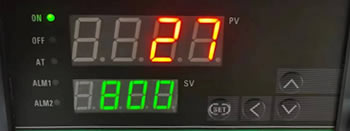

6.温控仪面板说明：

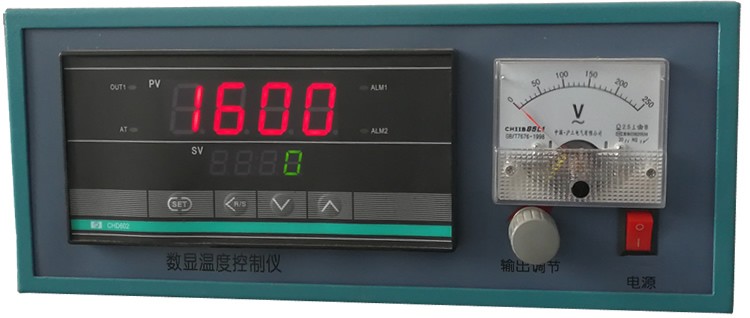

前面板		后面板

1.2. ON/OFF指示灯:温度控制开/关指示；

3.AT：自整定指示(工程师调试用忽略)；

4. ALM1或ALM2模式温度启动指示；

5. SET按键：温度参数设定键 ，按下后，温度设定窗口数码管个位开始闪烁，依次按方向键设定温度，最高可设定温度1600度，再次按SET按键保存即可。<：参数位移健(每按一次数码管位移一位)；∧：温度数据增加键； ∨：温度数据减少健。

6.温度达到工作温度设定值后，红灯亮，加热停止，电压表指示为零。此时温度显示还有变动，这是由于温度惯性所致，待几分钟后即可稳定。当温度低于设定值时，绿灯亮，重新加热，电压表指示加热电流。
