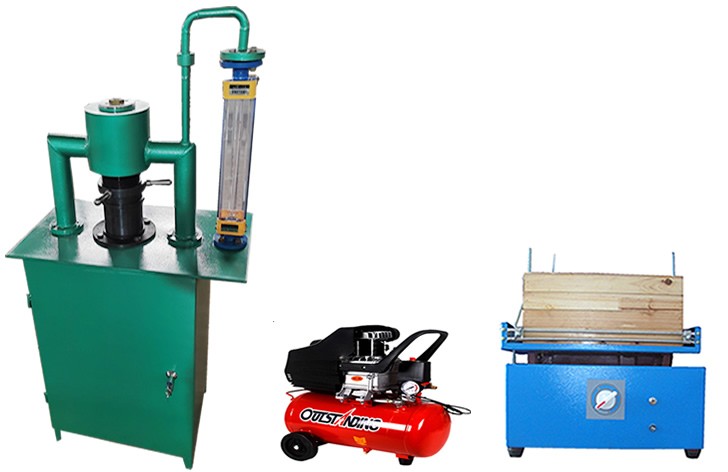

JX-2型结渣性测定仪是根据国家标准《煤的结渣性测定方法》(GB/T1572-2001)规定的技术要求研制成的仪器。主要用以测定煤在气化或燃烧过程中结渣的难易程度。广泛应用于煤炭、冶金、电力等部门化验室，特别是以煤为燃料的单位，如有锅炉单位，能事先测定结渣性，以便指导现场选配煤种，防止结渣。

将煤制成粒度为 3 -6mm 的试样，装入仪器的气化室内，用同样粒度的木炭引燃，在一定的鼓风强度下，使其气化或燃烧，待试样燃尽后，停止鼓风，冷却后取出炭渣称重，再经过 6mm 筛孔的振筛，计算出大于 6mm 的炭渣重占炭渣的百分数即为结渣率，以此评价煤的结渣性。

1 、应配合鼓风机：风量≥ 12m ³/h 风压≥500mmH₂O ；

2 、煤样粒度： 3 -6mm

3 、装样量 400cm ³

4、外形尺寸：650×400×1350(mm)

5、重量：45kg

试样的制备：

1.按 GB/T 474 的规定，制备粒度3 ～ 6mm 空气干燥试样 4kg 左右。
2. 挥发分焦渣特征小于或等于 3 的煤样以及焦炭不需要经过破粘处理。
3. 挥发分焦渣特征大于 3 的煤样，按下列方法进行破粘处理。
将马弗炉预先升温到 300℃ 。量取煤样800cm³(同一强度重复测定用样量)，放入铁盘内，扒平，使其厚度不超过 150mm 。 打开炉门，迅速将铁盘放入炉内，立即关闭炉门。 待炉温回升到 300℃ 以后，恒温 30min 。然后将温度调到 350℃ ，并在此温度下加热到挥发物逸完为止。 打开炉门，取出铁盘，趁热用铁丝钩搅松煤样，并倒在振筛机上过筛。遇有大于 6mm 的焦块时，轻轻压碎，使其全部通过 6mm 筛子。取 3 ～ 6mm 粒度煤样备用。

实验方法及步骤：

每个试样均在 0.1 、 0.2 和 0.3m/s 三种鼓风强度下分别进行重复测定，对应于 0.1 、 0.2 、 0 .3m/s 流速的空气流量分别为 2 、 4 、 6( m ³/h )。

1. 进行测定时，**次取 400g 试样，并称量(称准到 0.01g )。其后测定用的试样质量与**次相同。 2.将称量后的试样倒入气化套内，扒平，放好垫圈装在空气室和烟气室之间，用锁紧螺筒固紧。
3.称取约 15g 木炭，放在带孔铁铲内，在电炉上加热至灼红。
4.开动鼓风机、调节空气针形阀，使空气流量不超过 2cm³/h 。再将铁漏斗放在仪器顶盖位置处，把灼红的木炭倒在试样表面上，扒平。取下铁漏斗，拧紧顶盖，再仔细调节空气流量，使其达到规定值。 在鼓风强度为 0.2 和 0.3m/s 进行测定时，应先使风量在 2cm³/h 下保持 3分钟 ，然后再调节到规定值。
5.在测定过程中，随时观察空气流量是否偏离规定值，并及时调节，记录料层最大阻力。
6.从观察孔观察到试样燃尽后，关闭鼓风机，记录反应时间。
7.冷却后取出全部灰渣，称其质量。
8.将 6mm 筛子和筛底叠放在振筛机上，然后把称量后的灰渣移到 6mm 筛子内，盖好筛盖。
9.开动往复式振筛机，振动30秒 ，然后称出粒度大于 6mm 渣块的质量。

结果计算：

式中： Clin- 结渣率， % ； G 1 - 粒度大于 6mm 渣块的质量，g ；G- 总灰渣质量 g 。
计算 2 次重复测定的平均值。修约到小数点后一位。

或者点击这里用结渣计算器计算

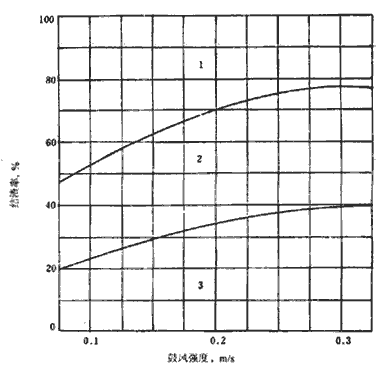

在结渣性强度区域图上，以鼓风强度 0.1 、 0.2 和 0.3m/s 的平均结渣率绘制结渣性曲线。

1- 强结渣区； 2- 中等结渣区； 3- 弱结渣区

测定的允许差(精密度)

每一试样按 0.1 、 0.2 、 0 .3m/s 3 种鼓风强度作重复性测定， 2 次重复测定结果的差值不得超过 5.0% (绝对值)。

1 、烟气室、空气室及排烟管路应定期清理。

2 、不经常使用时要注意防锈。

3 、气化室为易损件，本仪器不附备用件。

结渣性测定仪装箱配置清单：
